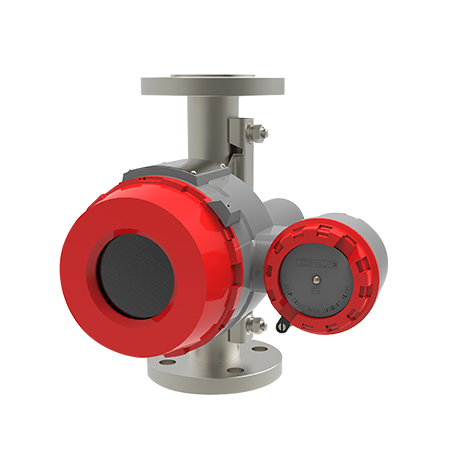

MTF金属管浮子流量计

首页产品中心流量仪表

返回列表

MTF金属管浮子流量计采用流体流量带动金属浮子移动从而将流量值经过传感器输出对应的模拟电压信号的方法，通过输出4~20mA两线制线性电流信号来测量流量，且加载HART通讯协议。可以实现对仪表的远程组态、监测、维护以及校准等功能。在波动较大的场合可以选配相应的压力调节器（恒流阀），使其出口流量稳定。

联系我们

产品特点

1.可测量液体、气体和蒸汽，尤其对于小流量低雷诺数的流量测量，较之其它流量计更具有独特的优越性。

2.压力损失较低，一般为4~9kpa，较高者有20kpa。

3.有较宽的流量范围，一般为10:1，特殊设计流量范围可以扩展。

4.出厂标定采用11点校准的方式，产品精度达到1.0级。

5.可选择卡套连接，配管φ6mm、φ8mm、φ10mm、φ12mm。也可选择法兰连接，法兰标准按用户要求而定。

6.最高压力69Mpa。

技术参数

1 主要参数
工作电压： 12V～30VDC
输出信号：两线制4～20mADC电流输出并加载HART协议通讯
法兰标准：HG/T20592-2009；HG/T20615-2009；或按用户要求
电源引入口：M20×1.5(内螺纹) 或按用户要求
输入阻抗：＞100MΩ
标准负载电阻：250Ω
公称压力：DN15～DN50为≤10.0MPa，DN80～DN100为≤6.3MPa，或按用户要求特殊定制
精度：1.0级、1.5级、2.0级
量程比：10：1
介质温度：-40℃≤T≤300℃
阻尼时间选择：0～32秒
环境温度：-40℃≤T≤80℃（当≤-20℃时，液晶无显示）
防爆型式：本质安全型：Ex ia Ⅱ C T4 Ga，隔爆型：Ex d Ⅱ C T4 Gb
防护等级：IP66
测量范围
水：2.5 L/h～100000L/h(20℃)
空气：0.07 m3/h～1800m3/h(0.1013MPa, 20℃)
适用介质粘度
DN15、DN20：η＜5mPa.s（FZ15.1~FZ15.5）、η＜30mPa.s（FZ15.6~FZ15.15、FZ20.1~FZ20.4）
DN25、DN40: η＜250mPa.s
DN50、DN80、DN100: η＜300mPa.s
2 分类
按安装方式分类：分为垂直安装型和水平安装型。
按适用介质分类：
基本型：适用于液体测量。
阻尼型：适用于气体及蒸汽测量。
防腐型：内衬聚四氟乙烯，适用于腐蚀性介质的测量。
夹套型：适用于介质需要保温或冷却场合。
注：（防腐、夹套无水平安装型式）
