产品特点

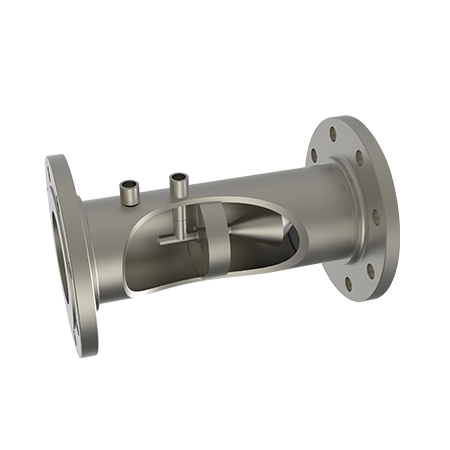

1.LGV型V形内锥流量计按不同的等效直径比,不同的前后锥角,分别进行大量的试验研究,最终确定出不同直径比下前后锥角最优组合，使量程比更宽，测量精度更高。

2.采用了前后均带支撑的锥体固定方式，这样会使锥体固定非常牢固可靠，同时减少锥体振动对测量的影响。同时也充分考虑了前后支撑对流场的影响。保证测量精度。

3.LGV型V形内锥流量计设计时充分考虑了可膨胀性系数ε对气体流量测量的影响。利用正压法音速喷嘴气体流量标准装置进行可膨胀系数的实流实验。

4.具有较宽的范围度，LGV型V形内锥流量计是基于边壁逐渐收缩方式节流，使得整个负压区的旋涡干扰得到了很好的抑制，对静压的测量影响就变得很小了，即使在很小流量状态下，也能得到很高的信噪比，使得测量能正常进行。

5.LGV型V形内锥流量计特有的边壁节流结构，具有对流体流动状态的整流功能，因此仅需要极短的直管段，前3D后2D

6.压力损失小,利于节能，LGV型V形内锥流量计的结构特点是流线型节流件，所以它的压力损失小（约为孔板的1/3），因此对于那些“低压力、大流量”流体流量用它来测量所具有很大优势。

7.LGV型V形内锥流量计特有结构所形成的边界层效应，使节流件关键部位不会磨损，因此可以保持几何尺寸长期不变，因此能长期稳定工作而无须标定；同时流量计无可动部件（不含任何电子器件），是纯机械体，因此耐高温、耐高压、耐腐蚀及不怕振动。

技术参数

产品应用

文件下载

• 说明书
  LGV型V型内锥流量测量节流装置_DT_JS_1028_2018(A)
• 样本
  LGV型V型内锥流量测量节流装置
